1 概述

1.1消防设备电源监控系统设置必要性

    现代建筑内部，消防报警、防火、灭火系统种类繁多，并分布在建筑内的各个角落。当灾情发生的时候，消防设备能否处于正常的工作状态，直接关系到人民生命财产安全是否得到及时保全。因设备老化、电力中断造成监控设备与防火设备的工作中断，延误了火灾的控制，而发生的悲剧屡见不鲜。因此，针对消防设备电源的监测系统便应运而生，对各类消防设备的工作状态进行有效监控。

    消防控制室既是建筑自动消防设施运行管理的监控中心亦是社会单位扑救初期火灾的应急指挥中心。关系到能否有效预防火灾，以及一旦发生火灾能否有效控制初期火灾并把损失降到低。确保一旦发生火灾，自动消防设施能够正常运行，对于保证建筑物内的消防安全具有较其重要的作用。建筑物的消防安全很大程度上又取决于消防设备的好坏，而消防控制室内的火灾报警系统以及相关的消防联动设备能否正常工作又取决于消防设备的供电电源能否正常有效的工作。一直以来，因消防设备电源失控造成消防设备失灵，致使火灾蔓延的事情屡有发生，特别是在供电紧张、设备质量不佳、安全意识淡薄时，这一问题显得尤为**。

    AFPM消防设备电源监控系统可有效降低消防设备供电电源的故障发生率，确保消防设备的正常工作，从而为在火灾情况下消防设备的正常运行、人员的疏散和营救提供有力的技术**，AFPM消防设备电源监控系统将为消防设备“保驾**”，起到有效**人民生命和家财产安全的积极作用。

1.2消防设备电源监控系统设计依据

   GB25506-2010《消防控制室通用技术要求》

   GB28184-2011《消防设备电源监控系统》

   GB50116-2013《火灾自动报警系统设计规范》

1.3 AFPM消防设备电源监控系统简介

    AFPM系列消防设备电源监控系统能够对消防设备的电源进行实时监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并实时报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，限度的**消防联动系统的可靠性。

    AFPM消防设备电源监控系统采用集中供电方式，通过监控器给现场传感器提供DC24V安全电压，有效保证系统的稳定性和安全性。可广泛应用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、家重点消防单位以及石油化工、文教卫生、金融、电信等领域。

    AFPM消防设备电源监控系统由消防设备电源状态监控器（区域分机）、传感器、中继器、系统主机和配套附件组成。

2 AFPM100消防设备电源状态监控器

2.1工作电源

主电源：AC220V 50Hz（允许85%~110%范围内变化）,额定输出功率：180W

备用电源：主电源低电压或停电时，维持监控设备工作时间≥8h

监控器为连接的传感器提供DC24V电源

2.2工作制和传输方式

24小时工作制，Modbus-RTU通讯协议，RS485半双工总线方式，传输距离超过500m(可通过中继器延长通讯传输距离)。

2.3主要参数及组成部件

AFPM100消防设备电源状态监控器为壁挂式安装方式，其主要功能及组成部件如下：

监控容量：≤128点（加中继器≤512点）

显示方式：点阵液晶

输入输出模块：内置远程智能I/O模块

声光报警模块：内置喇叭，蜂鸣器，LED指示灯

备用电源：DC24V,24Ah

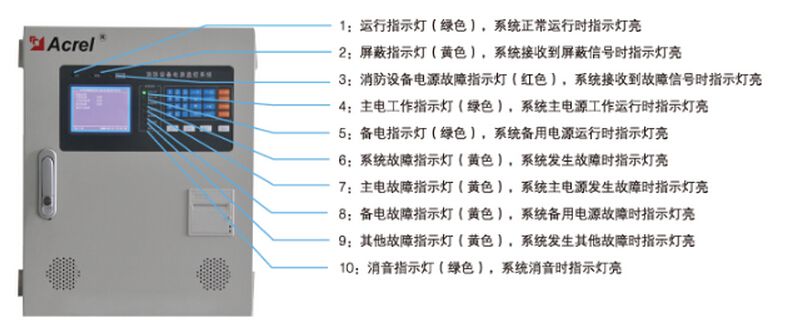

2.4监控器面板元件布置及功能说明

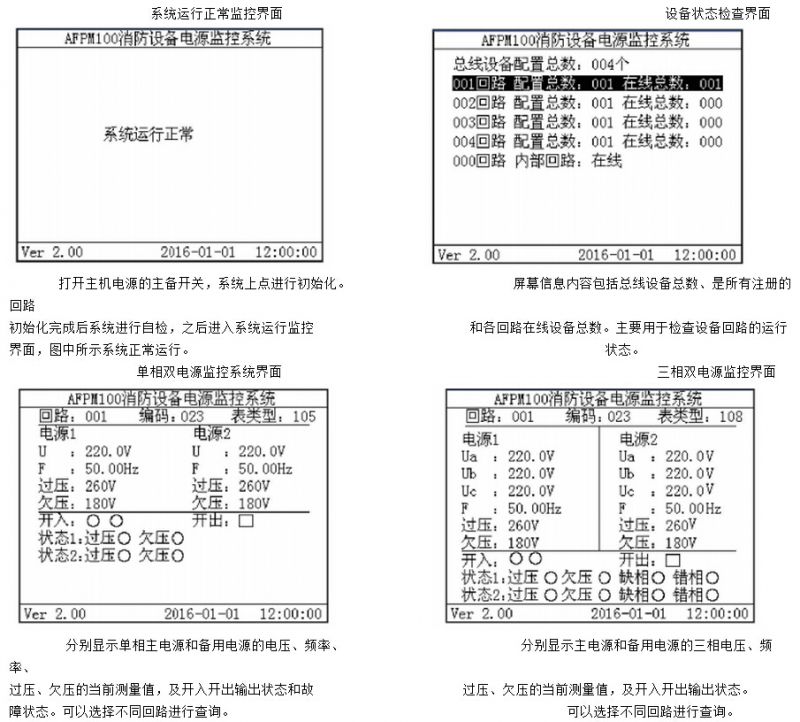

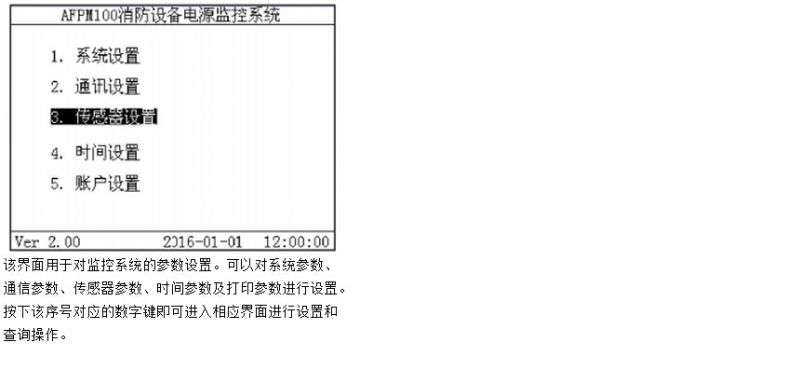

2.5软件监控画面

2.6接线示意图

3 传感器

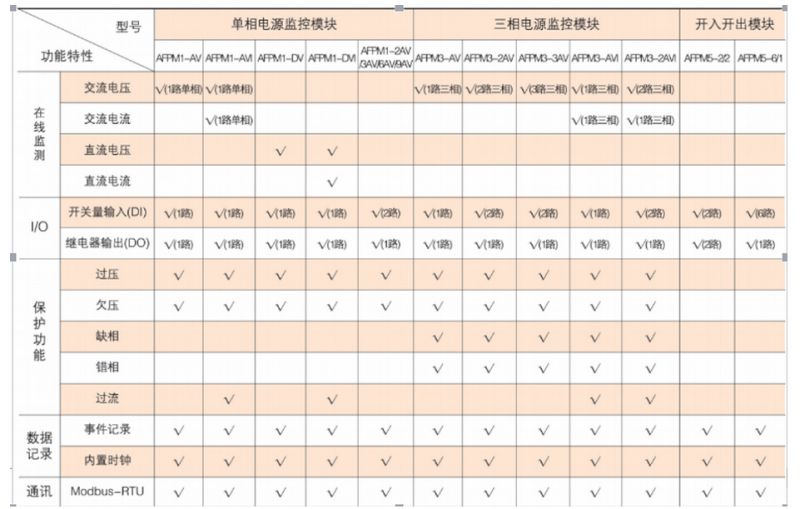

3.1传感器选型

3.2传感器介绍

3.2.1 单相电源监控模块

3.2.1.1 功能

实时监测一路单相交流电压或电压及电流、一路直流电压或电压及电流、或两路单相交流电压；

具有过压、欠压、过流（限具有电流检测产品）报警；

提供一路或两路（限监控两路单相交流电压产品）开关量输入功能，可监测开关状态；

提供一路继电器输出，可连接报警控制回路；

具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；

采用现场总线通讯技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；

集成度高，网络化，智能化程度高，动作特性合理。

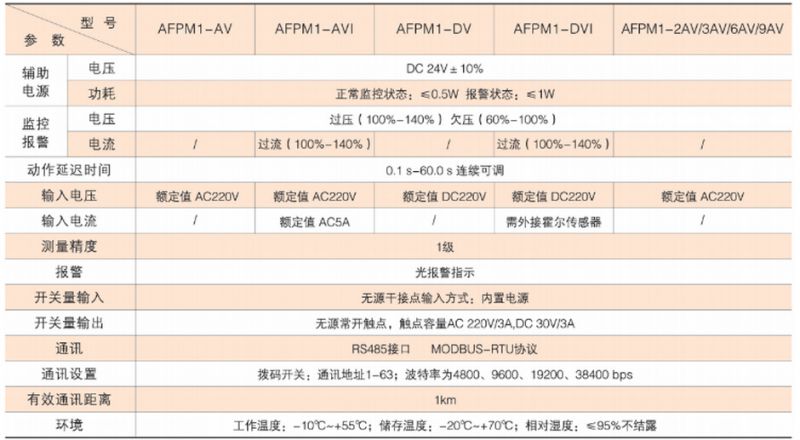

3.2.1.2 技术参数

3.2.1.3 外形及安装尺寸（单位：mm）（适用于AFPM1系列的AV、AVI、DV、DVI、2AV）

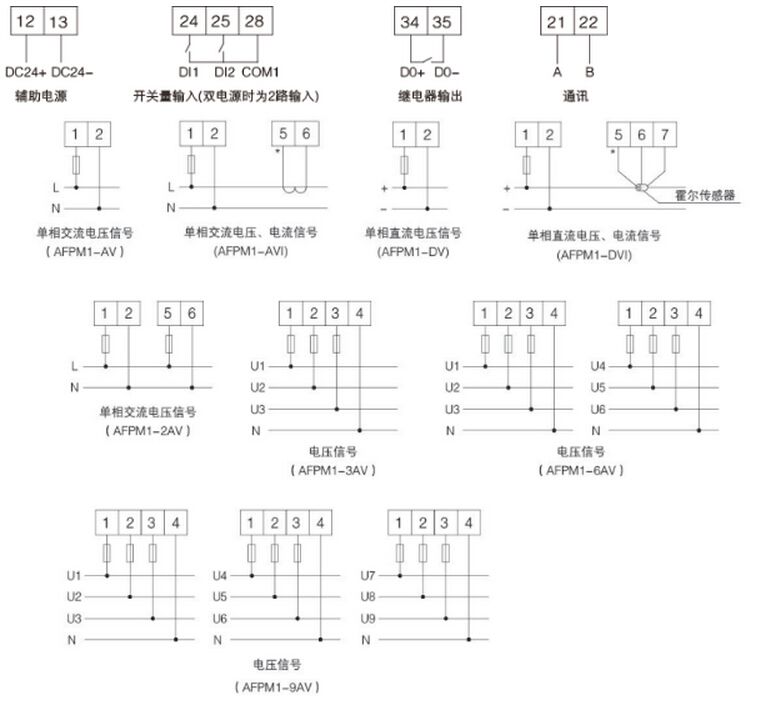

3.2.1.4 接线端子（适用于AFPM1系列的所有产品）

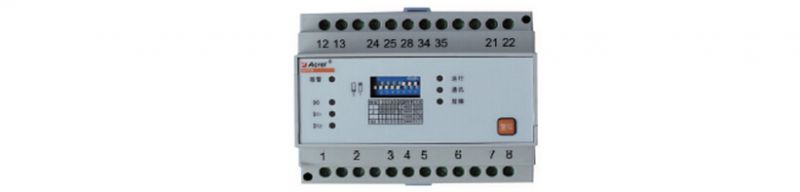

3.2.2 三相电源监控模块

3.2.2.1 功能

实时监测一路三相交流电压、或两路三相电压；

具有过压、欠压、缺相、错相、过流（限具有电流检测产品）报警；

提供一路或两路（限监控两路三相交流电压产品）开关量输入功能，可监测开关状态；

提供一路继电器输出，可连接报警控制回路；

具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；

采用现场总线通讯技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；

集成度高，网络化，智能化程度高，动作特性合理。

3.2.2.2 技术指标

3.2.2.3 外形及安装尺寸（单位：mm）（适用于AFPM3系列及AFPM1系列的3AV、6AV、9AV）

3.2.2.4 接线端子（适用于AFPM3系列的所有产品）

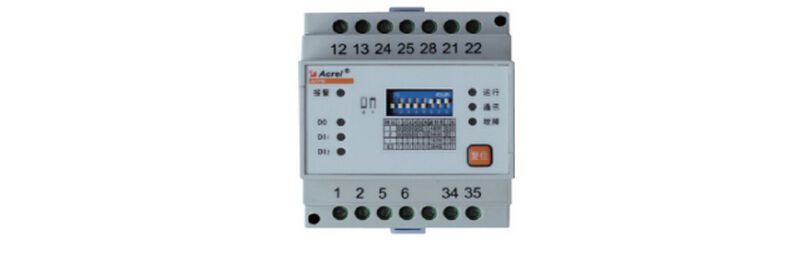

3.2.3 开关量模块

3.2.3.1 功能

提供两路或六路开关量输入功能，可监测开关状态；

提供一路或两路继电器输出，可连接报警控制回路；

具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；

采用现场总线通讯技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准Modbus协议可以与各种标准系统相连；

集成度高，网络化，智能化程度高，动作特性合理。

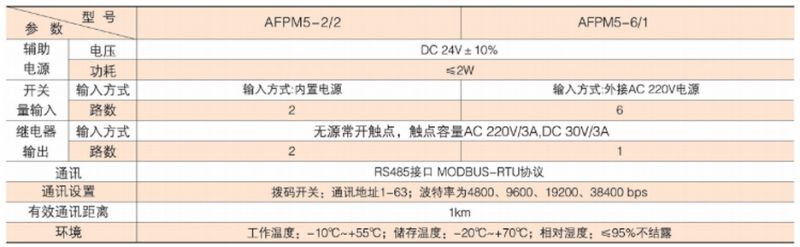

3.2.3.2 技术参数

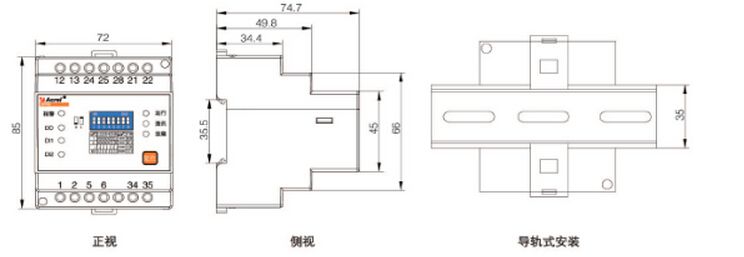

3.2.3.3 外形及安装尺寸（单位：mm）

3.2.3.4 接线端子

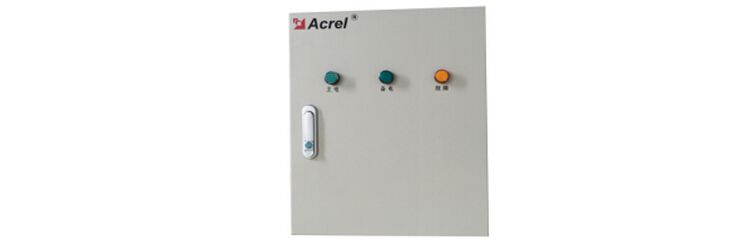

4 中继器

4.1工作电源

主电源：AC220V 50Hz（允许85%～110%范围内变化）,额定输出功率：180W

备用电源：主电源低电压或停电时，维持中继器工作时间≥8h

中继器为连接的电压/电流信号传感器提供DC24V电源

4.2工作制和传输方式

24小时工作制，Modbus-RTU通讯协议，RS485半双工总线方式。

4.3主要参数及组成部件

中继器为壁挂式安装方式，其主要功能及组成部件如下：

监控容量：≤32点

备用电源：DC24V，7Ah

工作环境：工作温度-10℃～+40℃，存储温度-20℃～+70℃，相对湿度≤95%,无结露，海拔高度：≤2500m，污染等级：Ⅲ级，安装类别：Ⅲ级

外壳防护等级：IP51

4.4功能说明

 AFPM-ZJQ消防设备电源监控中继器（以下简称中继器）适用于监控器（主机）和现场传感器（监控模块）通讯距离较远的系统。中继器不但可以增加系统的通讯距离，而且可以为连接的现场传感器（监控模块）供电，解决由于距离远而产生的通讯信号和电源输出的衰减。中继器通过通讯总线将连接的现场模块及中继器的电源信息传送到监控器（主机）。

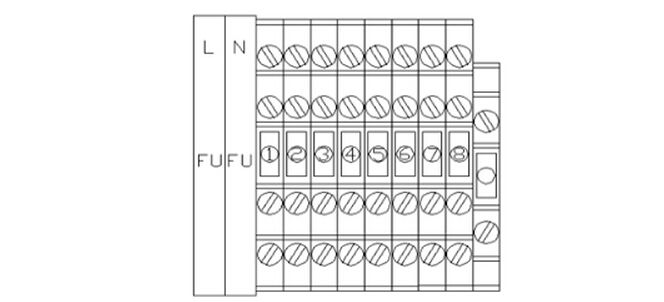

4.5内部端子接线图

中继器接线端子置于主机柜内，有8个单排接线端子，其端子接线图如下图所示。其中接线端子的接线方式是从上端接线，结合图示仔细接线。

各端子的功能如下表所示。

5 系统主机

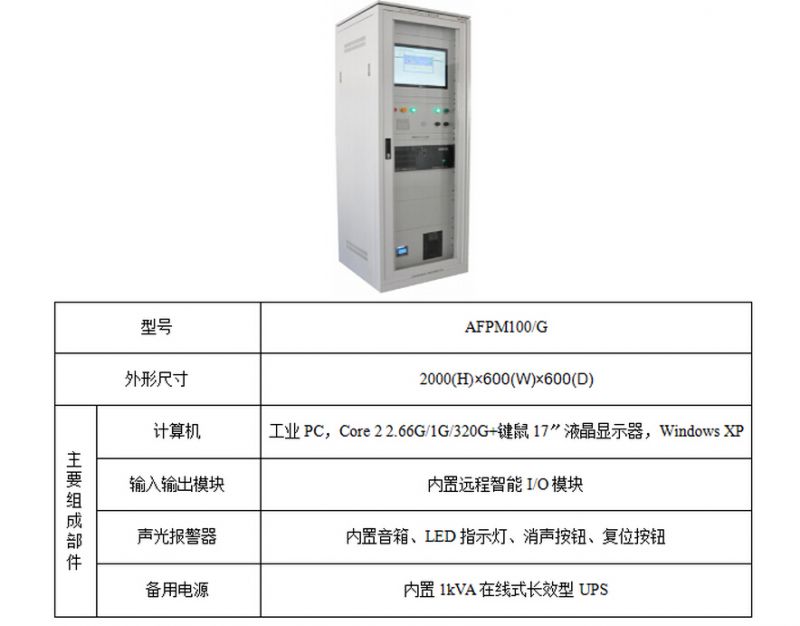

5.1 系统主机主要组成部件

6 配套附件

6.1 外形及安装尺寸（mm）

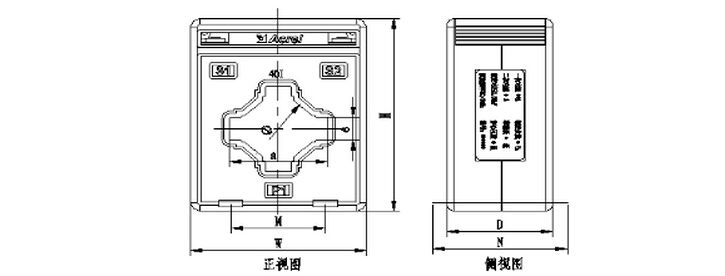

6.1.1 AKH-0.66 I型电流互感器

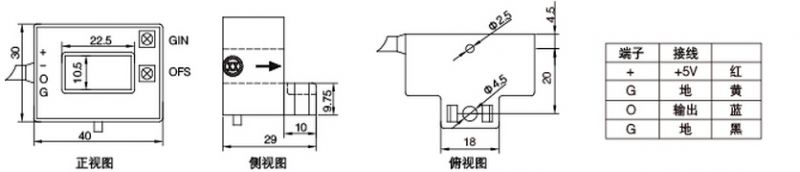

6.1.2 霍尔电流传感器

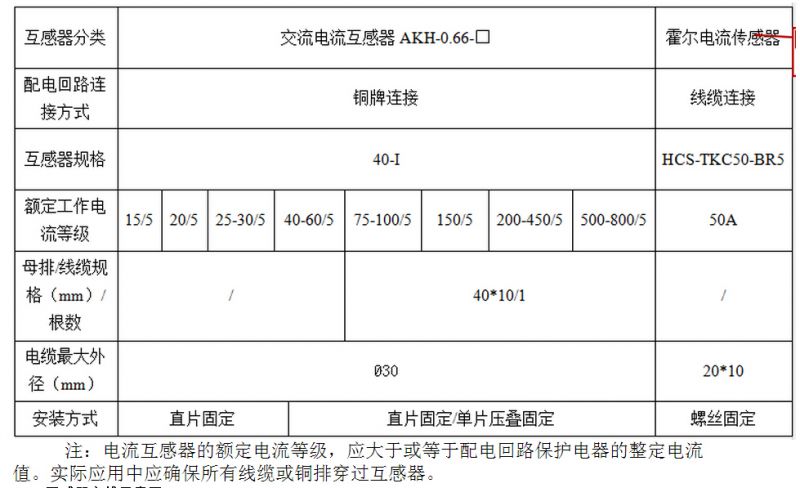

6.2 交流电流互感器及霍尔电流传感器技术参数

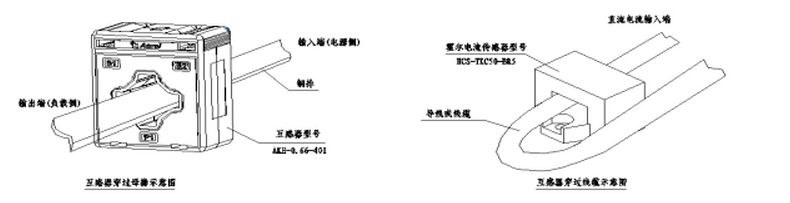

6.3 互感器穿线示意图

7 系统组网方案

7.1 中小型监控系统组网

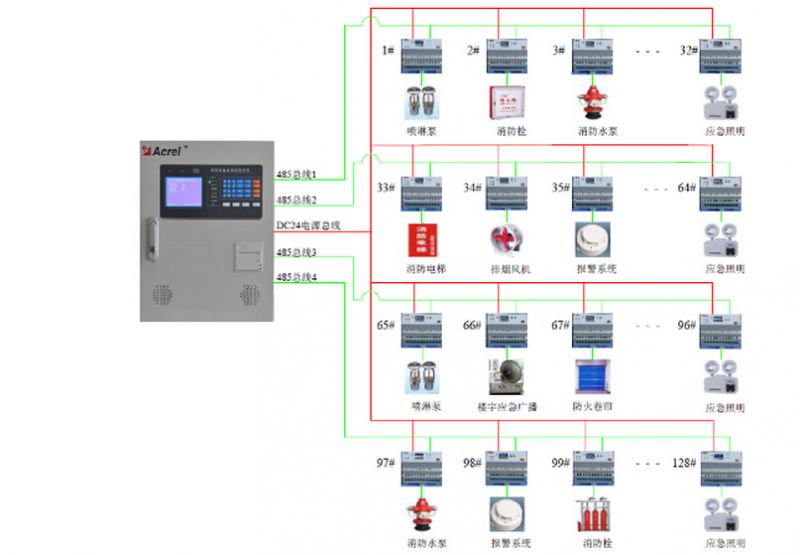

7.1.1 小型单体建筑（不加中继器，监测点数≤128）

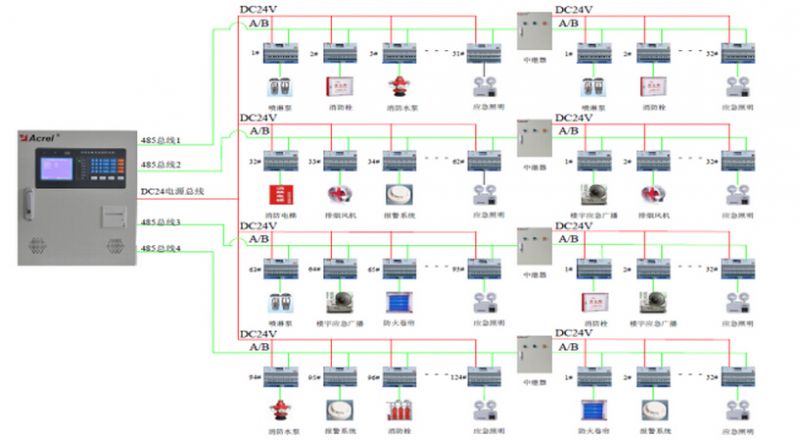

7.1.2 中型单体建筑（加中继器，监测点数≤512）

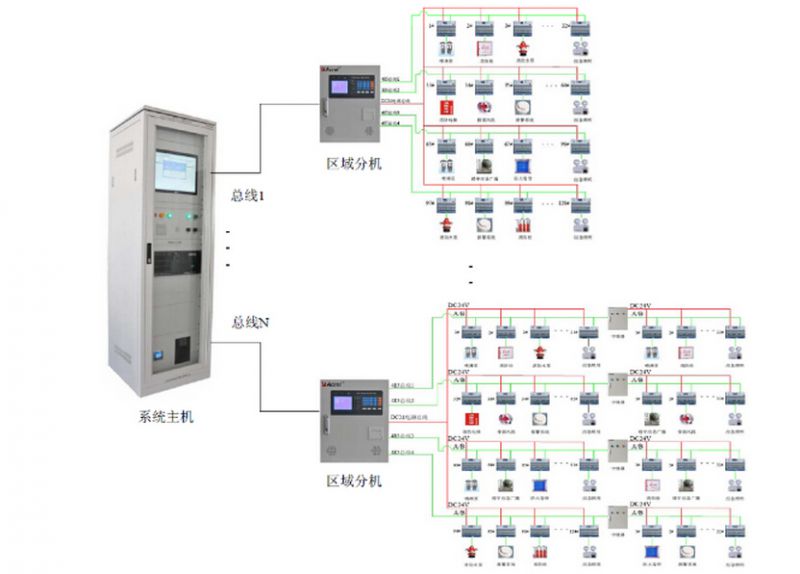

7.2 大型监控系统组网
