ASJ20-LD1A剩余电流继电器一组常开一组转换远程复位

1 概述

ASJ系列剩余电流动作继电器可与低压断路器或低压接触器等组成组合式剩余电流保护装置，主要适用于交流50Hz，额定电压400V及以下的TT和TN系统配电线路，用来对电气线路进行接地故障保护，防止接地故障电流引起的设备损坏和电气火灾事故，也可用来对人身触电危险提供间接接触保护。

2 型号规格

型号	基本功能	安装方式	图片

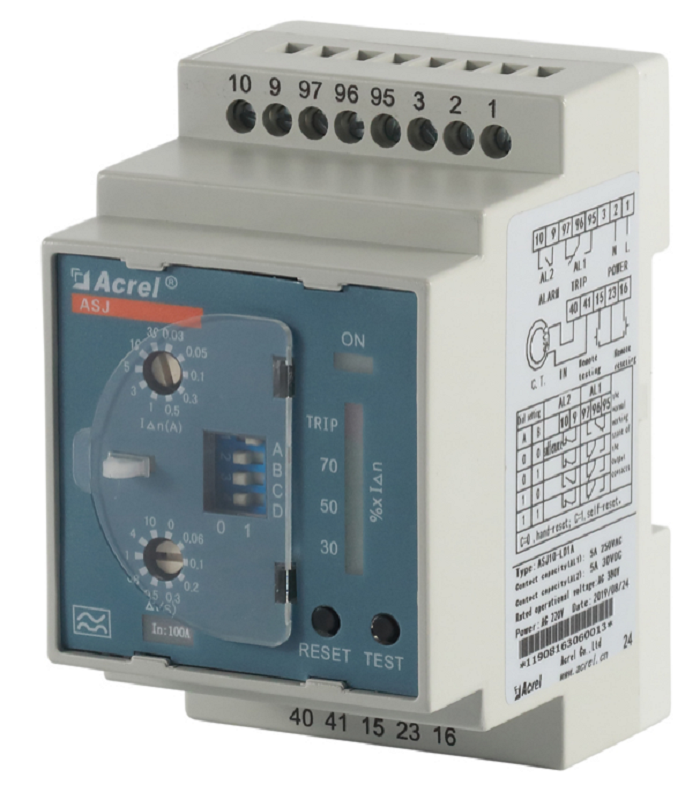

ASJ10-LD1C	AC型剩余电流测量； 电流越限报警指示； 额定剩余动作电流可设定； 极限不驱动时间可设定； 两组继电器输出； 具有就地，远程“测试”、“复位”功能；	导轨 (DIN 35mm)
ASJ10-LD1A	A型剩余电流测量； 电流***比光柱显示； 额定剩余动作电流可设定； 极限不驱动时间可设定； 两组继电器输出（可设）注1； 具有就地，远程“测试”、“复位”功能；

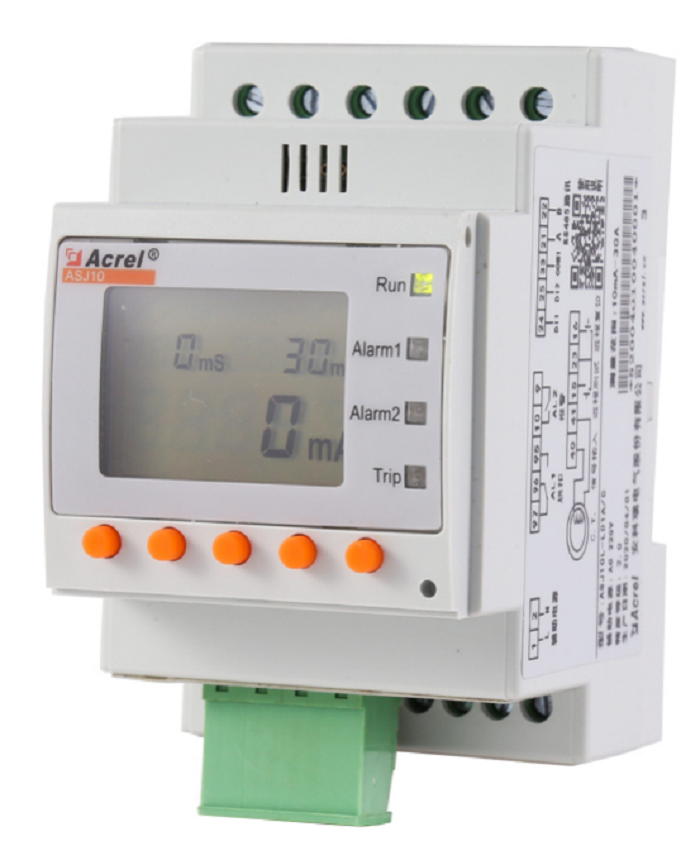

ASJ10L-LD1A注2	A型剩余电流测量； 额定剩余动作电流可设； 极限不驱动时间可设定； 两组继电器输出（可设）； 互感器断线报警可设； 预报警值可设； 返回值可设； 具有就地，远程“测试”、“复位”功能； 液晶显示，25条事件记录；

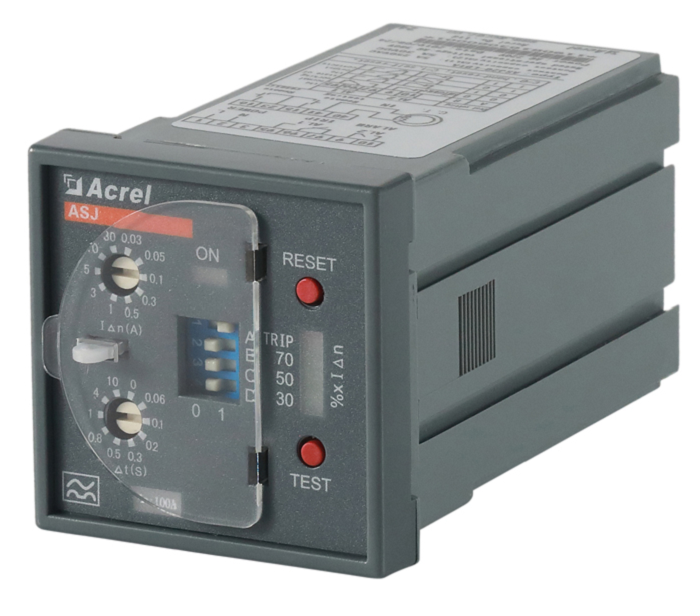

ASJ20-LD1C	AC型剩余电流测量； 电流越限报警指示； 额定剩余动作电流可设定； 极限不驱动时间可设定； 两组继电器输出； 具有就地，远程“测试”、“复位”功能；	屏装式 (48方形)
ASJ20-LD1A	A型剩余电流测量； 电流***比光柱显示； 额定剩余动作电流可设定； 极限不驱动时间可设定； 两组继电器输出（可设）注1； 具有就地，远程“测试”、“复位”功能；



注1：继电器可设定功能是指用户可通过面板上的拨码开关自行设定继电器上电初始化状态，及继电器的输出状态，具体设定方法请参照5.2章节。

注2：可选通讯功能，RS485接口，Modbus-RTU通讯，型号ASJ10L-LD1A/C。



3 技术参数
